环氧红丹防锈漆是由环氧树脂、红丹粉、颜料、体质颜料、助剂等加工调制而成的，为双组份包装，具有漆膜硬度高、附着力强、抗冲击、耐酸、碱、盐等腐蚀性介质好等特点。
环氧红丹防锈漆施工技术指标
颜色外观：红丹色，涂膜平整
细度um：≤50
表干：4h
实干：24h
烘干：1h
粘度（涂-4杯/25°C）S：90-120
硬度（双摆）：≥0.5
柔韧性mm：1
冲击 强度kg.cm：≥50
耐盐水性 3%Nacl：120h 漆膜无明显变化

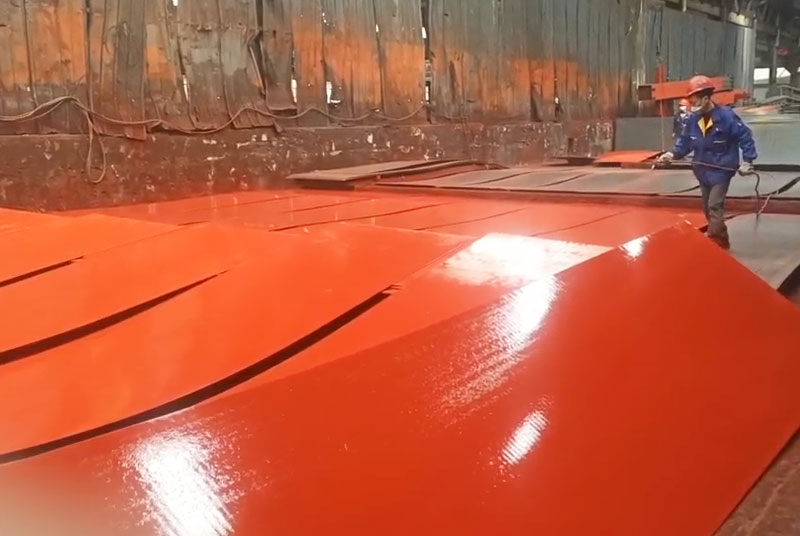

环氧红丹防锈漆施工注意事项
01 涂装前应对被涂物进行表面处理，推荐采用喷砂法，其除锈等级为Sa2.5级标准，处理后的钢铁表面应为无锈、无氧化皮、无杂质的表面。
02 涂装前应把甲组份和乙组份分别搅拌均匀，然后再按规定配漆混合均匀后，再熟化20min即可进行涂装，配置好的环氧红丹防锈漆应在4h内用完。
03 喷涂时使用该漆配套稀释剂调整粘度。
04 环氧红丹防锈漆25℃的条件下，至少可保存12个月。超过储存期应先检查合格后再使用。本产品储存在干燥、阴凉处并远离热源和火源。
05 施工时，如果油漆接触到皮肤，应用温水或者适当的清洗剂清洗。如果油漆接触到眼睛，应用大量水冲洗并立即就医。
杭州油漆——杭州亚盛涂料有限公司，与您分享更多油漆知识与案例，欢迎查看http://yashengtl.com/，本公司将免费提供施工指导、配套方案、油漆推荐等。油漆采购或技术问题，欢迎联系主页电话咨询！
