环氧富锌底漆是以环氧树脂、锌粉、为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料产品，该漆自然干燥快，附着力强，漆膜中锌粉含量高，具有良好的阴极保护作用、防腐性能、机械性能、耐水性能等。那么，环氧富锌底漆有那么多优良的性能为何会返锈？下面杭州亚盛涂料就为大家讲解一下！

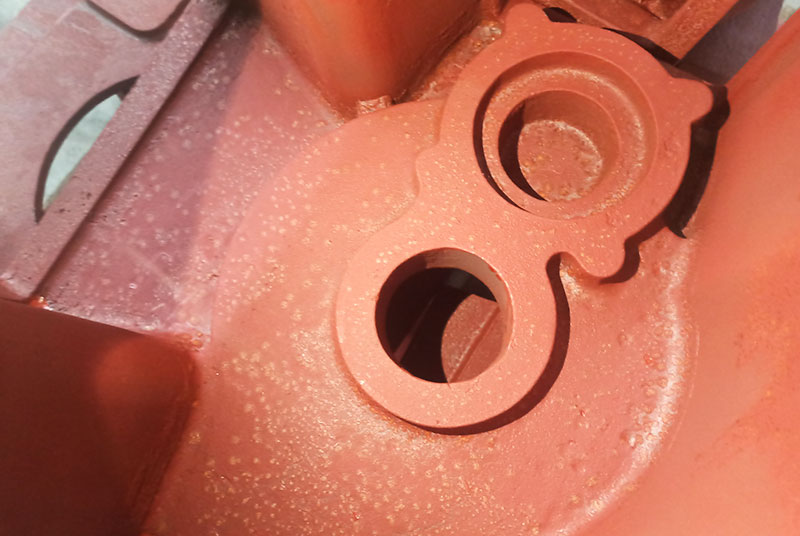

环氧富锌底漆返锈与油漆质量有关：

像环氧富锌底漆这个比较普遍的重防腐防锈底漆，在市场上有很多不符合国家标准的产品，客户很容易买到假货。

其中锌粉含量和环氧树脂的含量，直接影响到环氧富锌防锈漆的防腐性。锌粉含量不足，漆膜不能起到良好屏蔽作用，水分容易渗透到钢材引起返锈。而环氧树脂的含量不够，容易造成油漆附着力下降。

所以在购买环氧富锌底漆时，要注意辨别。一些小厂会将这些不合格油漆直接贴上了环氧富锌底漆标签；而一些大厂也会有低含锌量底漆，只能称为环氧含锌底漆或环氧底漆。一般来说，只要买正规厂家的合格产品，签订质量保证购销合同，油漆质量的问题都可以排除在外。

环氧富锌底漆返锈与施工有关：

俗话说 “三分油漆七分施工”，说明施工因素对于油漆的最终防护效果非常重要。以下几种情况容易造成喷涂环氧富锌底漆的钢结构返锈：

1、空气湿度大于85% 的环境下喷涂环氧富锌底漆。湿度太高时，钢铁表面会形成一层肉眼不可见的冷凝水汽，在此情况下施工，很容易返锈。

2、环氧富锌防锈漆施工对表面清洁度的要求是冲砂Sa2.5，打磨的话是ST3级，未达到要求易产生返锈现象。

3、用海砂进行喷砂处理，海沙含盐分（氯离子），造成电化学腐蚀。或者喷砂前钢材未进行清洗除盐分处理，所用的钢砂经多次使用后，每次从钢材表面带入少量盐分，钢砂盐分含量超标。

4、漆膜厚度太薄。一般来说漆膜厚度不应小于40微米，室外钢结构防腐建议漆膜厚度60微米，重要建筑需80-120微米。

另外，环氧富锌底漆实干之后应进行面漆的涂装，保护底漆。但是不可配套醇酸漆，硝基漆，氯化橡胶漆等单组份面漆使用及含游离酸的油漆。如果您还有疑问，可联系电话咨询，杭州亚盛涂料将为您提供免费的施工指导！更多油漆知识与推荐，欢迎点击查看http://yashengtl.com/
